隕石的不可再生性、巨大的科研價值，一旦遭到破壞，將造成無法彌補的損失

賀州被盜的隕石，大概有2噸重，據村民介紹，有兩三百年的歷史了。中科院紫金山天文臺的專家曾對該隕石取樣，開展過鐵隕石的礦物巖石學研究和化學群分類。廣西不止賀州有隕石，在河池南丹，也有一塊更大的。

根據歷史記載，廣西壯族自治區，南丹縣，里湖-瑤寨鄉，明正德十一年（公元1516年），十幾平方千米地面上散落許多大小不一的泛銀色隕石。《慶遠府志》做了有關記載：“正德丙子夏五月夜，西北有星隕，長五六丈，蜿蜒如龍蛇，閃爍如電，須臾而滅”。落在南丹縣境內的這批隕石屬于鐵隕石，是我國既有實物又有記載的落地隕石中的“年齡最長者”。這批鐵隕石被科學家命名為“南丹隕石”。

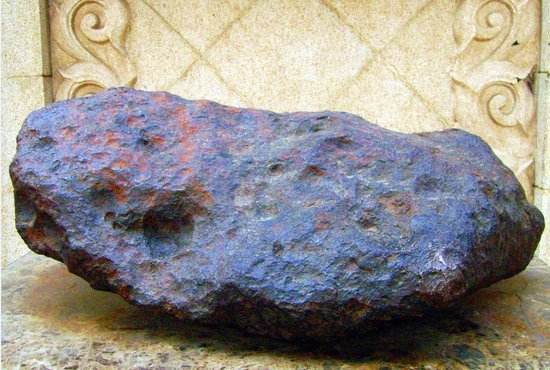

南丹鐵隕石

如今，南丹隕石已成為隕石收藏界的知名商標。2006年，帕勞群島發行了一枚“南丹隕石”490周年紀念銀幣，這枚全球發行2500枚的精制銀幣，一面世就成為持續熱銷的“明星幣”。2008年，中央電視臺《走遍中國》欄目播出以探尋南丹隕石為主題的紀錄專題片《尋找“天外來客”》，從側面說明了南丹隕石的受關注程度和價值。

據了解，目前現存于河池市的大塊“南丹隕石”共有3塊，其中兩塊分別存放在南丹縣里湖鄉政府和南丹縣文物管理所，最大的一塊約3.2噸，是1993年經南丹縣多個部門通力合作，才從文物販子手中攔截回來的，現存放于原河池市文化局辦公區大院內，所以河池市的隕石保護迫在眉睫。

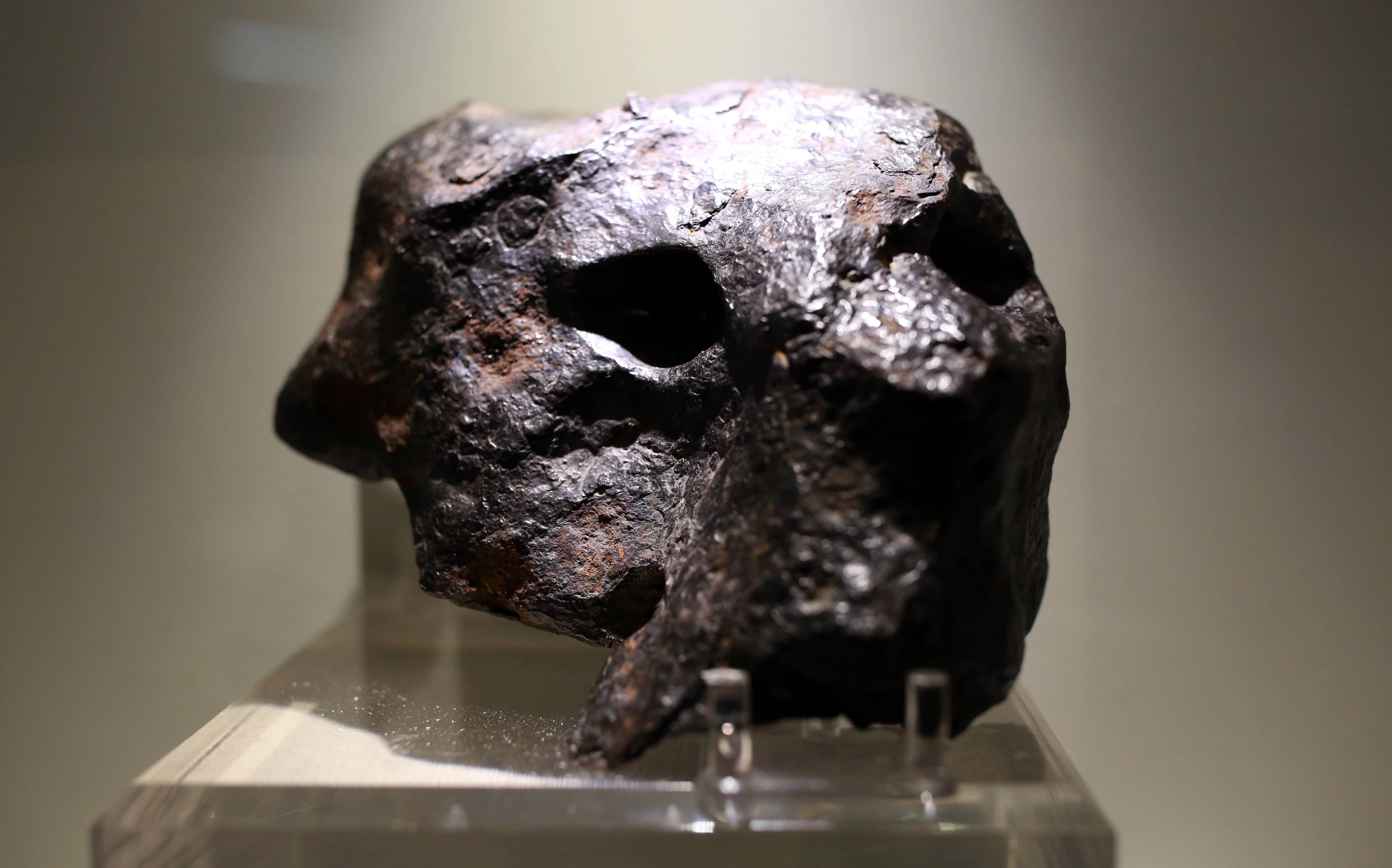

800公斤重的南丹鐵隕石

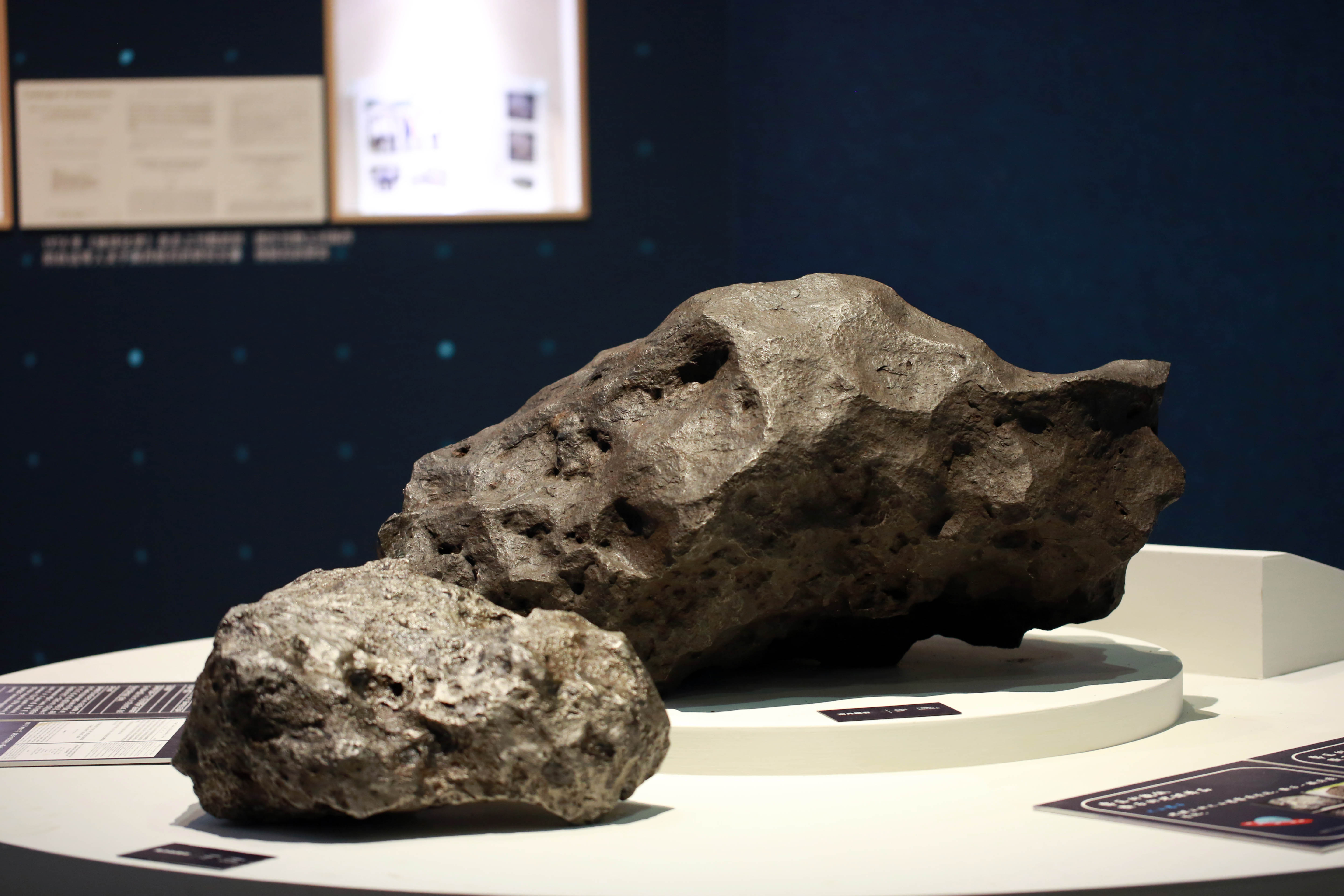

南丹隕石保護的重要意義和原因

南丹鐵隕石的年齡測定值可以作為行星或小行星形成年齡的最小值。南丹鐵隕石中許多礦物元素的同位素豐度，其中，隕硫鐵的硫同位素豐度，是研究地球和太陽系物質的硫同位素分餾的基準。南丹鐵隕石中的鐵紋石和鎳紋石形成了不同表面的八面體結晶構造，根據鐵紋石和鎳紋石晶體的寬度，可計算出熔體在母體中的冷卻速率。通過對南丹鐵隕石所含宇宙成因核素的測定和研究，可以計算南丹鐵隕石母體粗略估算其軌道參數。南丹鐵隕石是一種特殊的鐵鎳合金鋼，它與大氣分子高速碰撞、摩擦，表面燒蝕形成大約1毫米厚度的熔殼。研究熔殼的成分、結構和燒蝕特征，可以為人工飛行器再入大氣層提供相關參數。

隕石的保護前的檢測分析方法和結果

為了解這批南丹隕石的腐蝕程度及病害原因，保護修復前，利用多種手段，對鐵隕石基本形成進行了分析測試。顯微鏡觀察結果顯示，隕石銹蝕狀況十分嚴重，腐蝕層面有鐵灰色，棕色、橙黃色、淡黃色等的典型分層情況，而且可觀察到內層銹蝕相互交錯的現象。

初步判斷，南丹隕石是由鐵鎳合金和少量鐵鎳的硫化物、碳化物、磷化物和氯化物組成的。密度法判斷，鐵鎳熔體最初經歷了液態不混溶階段，結晶出隕硫鐵、磷鐵鎳礦和鎳碳鐵礦，形成旋轉橢球狀構造；隨后，鐵鎳熔體經歷相轉變階段，結晶出鐵紋石和鎳紋石，形成維斯臺登構造；最后殘余的鐵鎳熔體共結晶形成合紋石構造。

由隕石樣品的X射線衍射分析結果可知，南丹鐵隕石成分內含有鐵、鎳、鈷、磷、硅、硫、銅等稀有元素及天然礦物。

保護技術與方法

清洗污垢和除銹 南丹隕石發現后經過長時間掩埋、無保護運輸、倒賣等過程，致使表面布滿污垢及鐵銹。從顯微鏡分析結果看到，隕石底層銹蝕較為緊密，但表層銹蝕較疏松、空隙較多，故對不斷腐蝕隕石本身的銹蝕必須馬上清理。清理除銹以機械方法為主，用竹片、手術刀等工具，配合使用牙鉆，清除表面附著沉淀物，穩定隕石基體的保護作用，清理時可用有機溶液（如乙醇）進行軟化，在除銹過程中若發現有裂痕，則需用15%paraloidB72進行滴滲加固。

表面封護 除銹后的隕石，在保存條件不佳的情況下，還會有腐蝕的可能，因此還要進行封護處理。較好的封護材料是有機硅類物質，可有效地將隕石與外界隔離，但價格比較昂貴。也可用一些松香與蟲膠片，將酒精溶解后的松香外罩幾層，松香可以滲入石頭的裂隙，封住細微創傷，起防水作用，同時消滅石縫中的微生物。干燥以后，再罩一兩層蟲膠片，起到拒水錨固的保護作用。用蟲膠與松香封存的好處是：可以復原，操作簡單，而且便宜、環保。

保護環境要求 通過探究南丹隕石的物質機理，獲知鐵隕石文物受保存環境的影響較大，即使對隕石進行了有效的保護修復，若缺乏安全的存放環境，隕石仍會發生新的物質變化。保護處理后的隕石應保存于相對獨立的環境，隔絕空氣，溫度控制在20℃左右，相對濕度低于40%。同時注意消菌消毒，并定期進行檢查。

建議對策

南丹隕石為國家一級保護文物，鑒于南丹隕石的不可再生性、巨大的科研價值和河池市當前較為薄弱的文物保護能力，建議通過政府監管部門加大采集量，杜絕隕石的地下交易管理、運輸；加大執法力度，嚴打販賣國家保護文物行為；加大與相關科研機構合作，對南丹隕石進行充分研究，以發揮其最大價值；待完善相關保護措施后向社會開放展覽。
