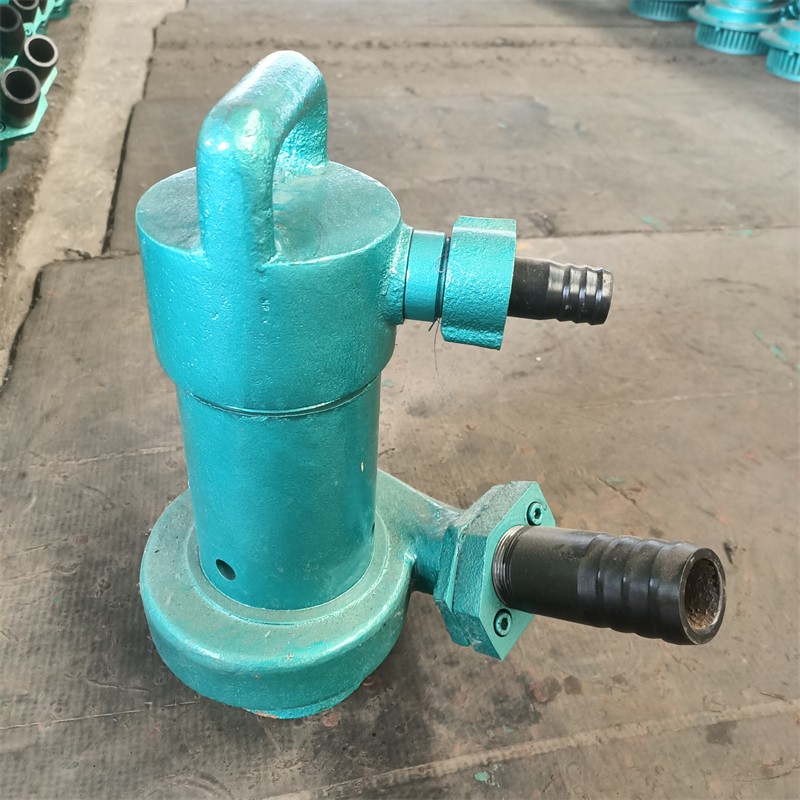

FQW型礦用風動潛水泵

一、產品介紹

FQW型礦用風動潛水泵（原BQF、FWQB型）是我公司自行研制開發的一種新產品，本產品采用轉子與泵體同軸聯結，采用立式會溝、下原上。執行標準：Q/JNAT001-2016。煤礦用風動潛水泵結構緊湊，移動、裝拆、維修方便。泵體渦道采用高效節能水方部望，葉輪特殊設計。該水泵具有排污水能力強，流量大，揚程高等優點。FQW型系列水泵適用于含有瓦斯與煤塵爆炸危險糙勞排水作業，可廣泛用于燥礦井下任何作業面，輸送含有煤粉、泥沙顆粒的地下水，使用安全、可靠，并有效她改善現場空氣質震。

二、產品結構與工作原理

礦用風動潛水泵主要有泵體、氣馬達和過流等三部分組成。

1、泵體部分：分上、下兩腔，中間用密封圈將氣、水隔開。密封圈采用彈簧密封，并利用氣、水的壓力，使高壓氣、水分別

進入上、下兩只密封圈內壁，使其內漲，增強密封效果。

2、氣馬達部分：由轉子、渦輪、上下氣缸、軸承等組成。以壓縮空氣為動力、沖擊渦輪推動轉子高速運轉作功。

3、過流部分：由水輪、泵蓋、吸口、泵座等組成。水輪裝在殼體下腔轉子軸上，壓縮空氣從進氣口送入，轉子運轉帶動水

輪，水輪里的水在離心力的作用下，壓入殼體出水渦道，順出水管排出。

FQW型特點

FQW型（原BQF型）礦用風動潛水泵，以壓縮空氣為動力，采用離心泵結構形式。具有體積小，重量輕，結構簡單，安裝維修方便，在含有瓦斯與煤塵的礦井中使用安全可靠，是一種先進的風動排水設備。

FQW/W型特點

FQW/W型（原FWQB型）礦用風動潛水泵，突破了以往舊的設計思想，采用風動渦輪傳動，壓縮空氣為動力的新型潛水泵，克服了老式風泵噪音大、耗風量大、效率低的缺點，廣泛適用于礦山的并巷開拓、豎井井筒施工和地下峒室工程的排水施工。

特點：

1.噪音小，保持在40分貝以內；

2.耗風量小，效率高；

3.體積小，重量輕，結構緊湊，便于移動
